1 、HTF 型消防高温排烟轴流风机概述

1.1.HIF  型消防高温排烟轴流风机，其基本形式为轴流式结构，采用耐高温电机，配设专门的 电机冷却系统，产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验 方法》进行耐高温试验，在介质温度300℃高温条件下连续运转60分钟以上，100℃温度条件下连 续运转20小时/次不损坏，可用于通风排烟两用。

1.2.产品分类

●按安装方式分：卧式和屋顶式(W 型)。

●按风量风压分：常压型有I 型、Ⅱ型(双 速);中压型(叶轮为斜流式)有Ⅲ、V 型(双速);低 压 型 有D₁ 、D₂ 型 。

●按调速方式分：单速、双速、变频(采用变 频电机，配变频控制器，实行无级调速，以适应不 同工况，建议调节频率锁定在25Hz~50Hz)。

1.3.为适应不同场所噪声要求，风机均可配 不同长度消声器，也可做成包覆式。

2 、HTF 型消防高温排烟轴流风机工作条件

工作温度：-20~+60℃(可连续运转);

耐高温：100℃(可连续运转20小时),300℃(可连续运转60分钟);

湿    度：<90%;

介质条件：空气(含尘量不超过100mg/m²);

工作电源：三相、380V/50Hz。

3 、HTF 型消防高温排烟轴流风机应用

风机可广泛应用于高层建筑、烘箱、地下车库、隧道等通风排烟场所。

4、HTF 型消防高温排烟轴流风机配置

4.1.标准配置

●叶轮； ●机壳(风筒、导叶、内筒、电机支架);●电机；

●冷却叶轮； ●底脚； ●冷却风管。 4.2.备选件及附件(订货时注明是否购买)

※减振设备；※控制箱；※网罩；※对接法兰。

5 、HTF型消防高温排烟轴流风机加工工艺

5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。 叶轮经静、动平衡校正，平衡精度不大于G5.6 级 。

5.2.外筒法兰为采用整体翻边旋压而成。

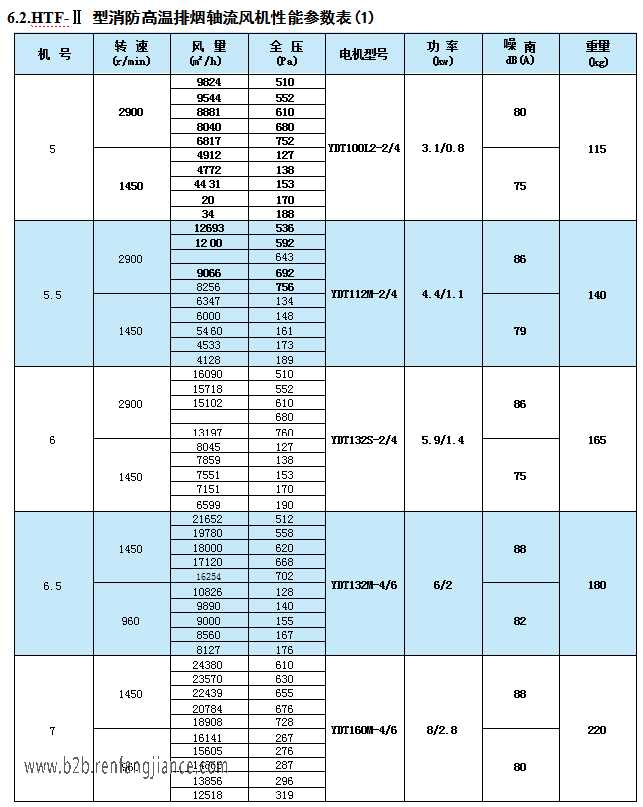

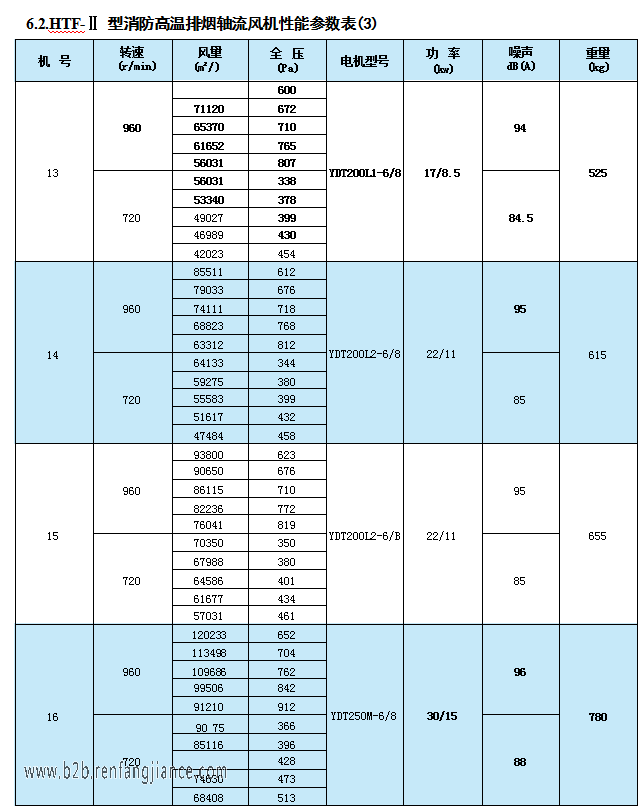

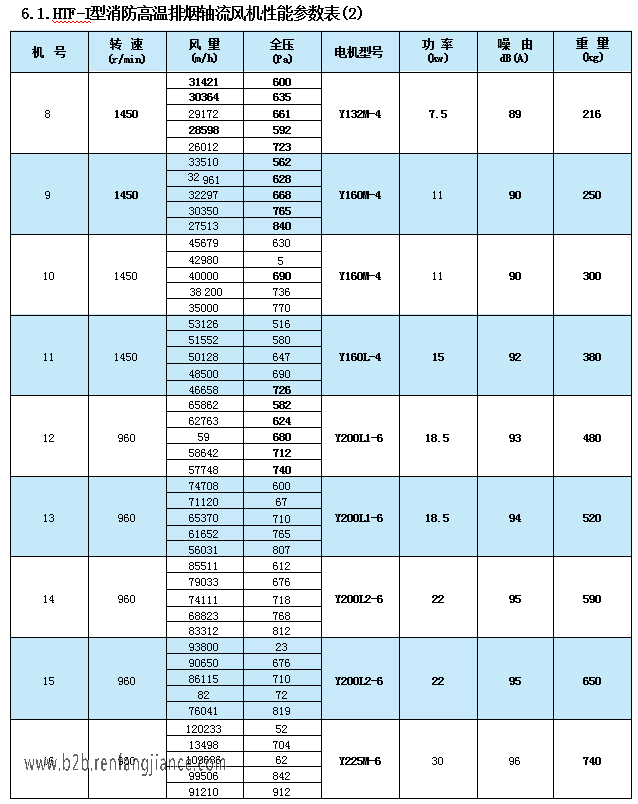

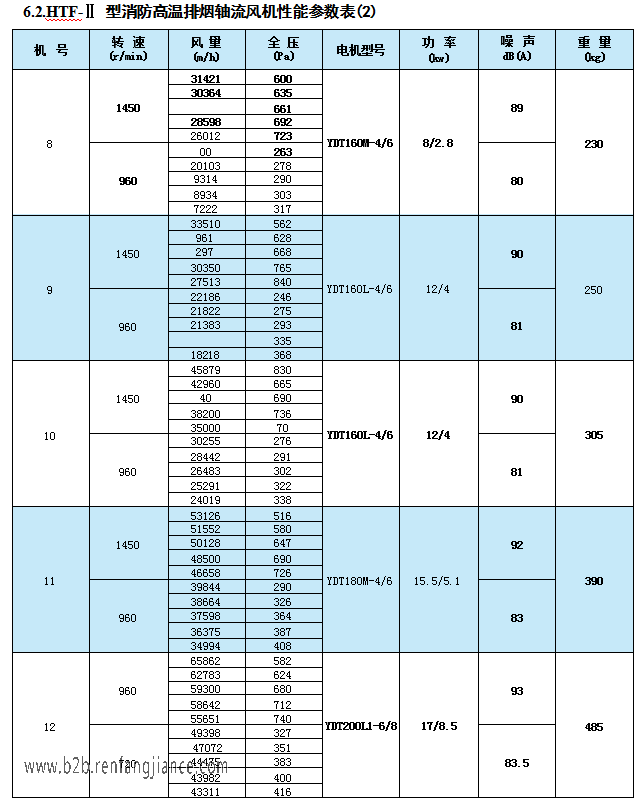

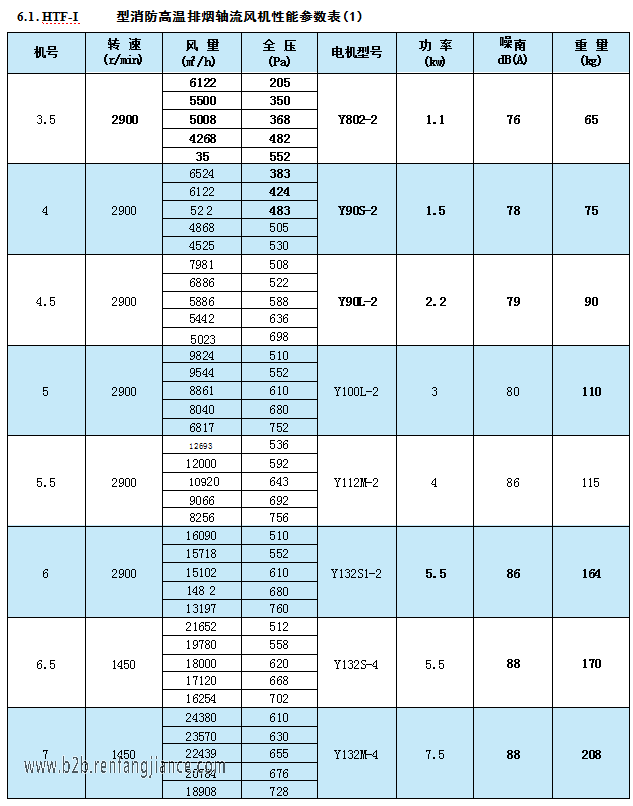

6 、HTF 型消防高温排烟轴流风机性能参数表
